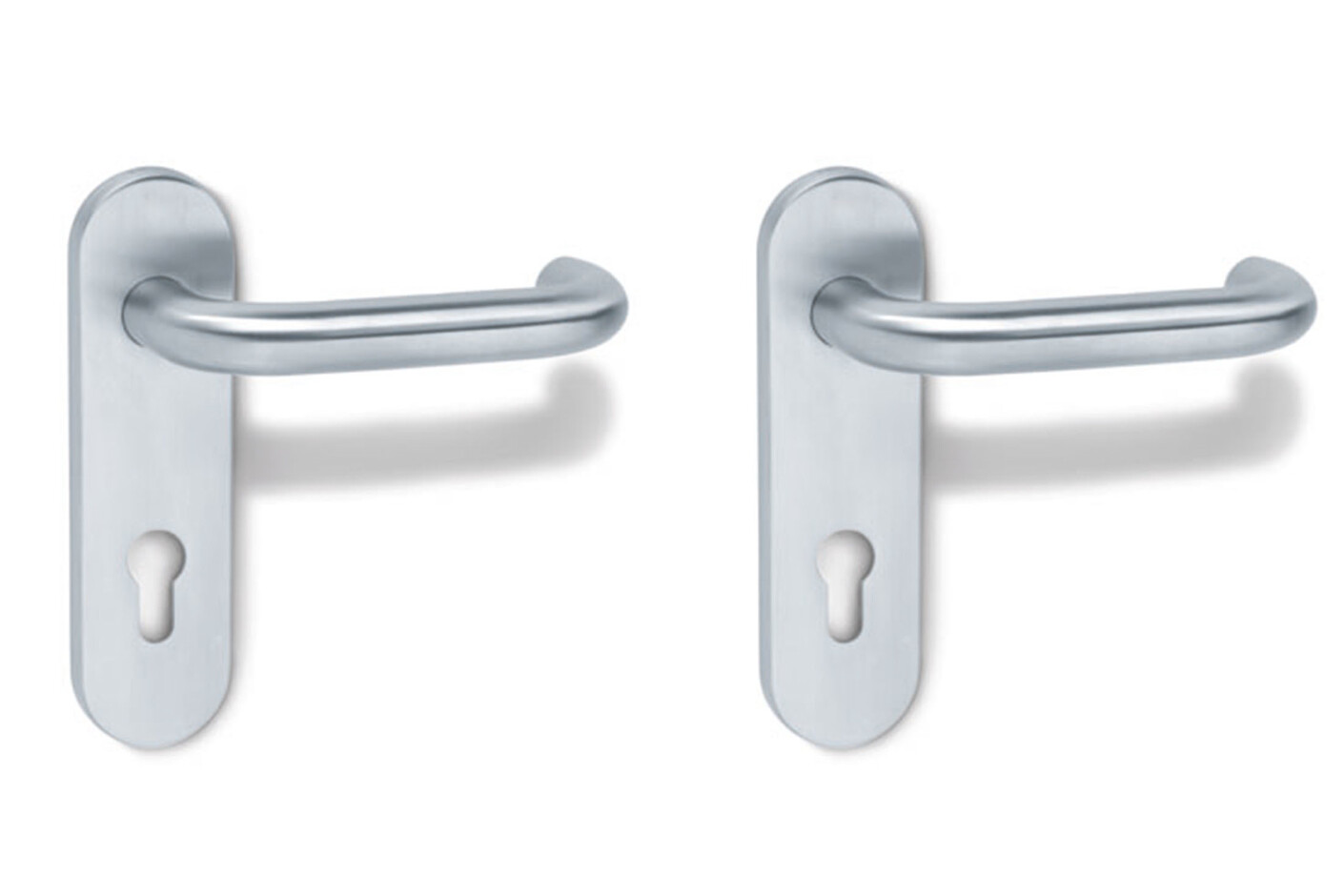

Zimmergarnitur B-Technik matt geschliffen

Zimmergarnitur B-Technik matt geschliffen
Stylepark-ID:02.2372.00121
Kategorien: Beschläge › Türbeschläge
Produktbeschreibung

Zimmergarnitur in B-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus: Türdrücker Modell 111X... aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Gewindestift M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Der Drücker erfüllt die Vorgaben der DIN 18040. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Schild 230.21X... Unterkonstruktion in Kunststoffverbundbau, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit 5 mm Spaxschrauben sowie in das Türblatt eintauchenden Stützzapfen. Schild-Abdeck-Kappe aus Edelstahl (1.4301), 45 x 170 mm, 10,5 mm hoch, 1,5 mm Wandstärke.

Oberfläche matt geschliffen

Ausgelegt und geprüft für den Objektbereich, Gebrauchskategorie nach DIN EN 1906 - Klasse 3 Garnitur mit Vierkantstift 8 - 8,5 mm

Gebrauchskategorie: Klasse 3

Dauerhaftigkeit: Klasse 7

Türmasse: keine Klassifizierung festgelegt

Feuerbeständigkeit: Klasse 0

Sicherheit: Klasse 0

Korrosionsbeständigkeit Klasse: 4

Einbruchschutz: Klasse 0

Ausführungsart: A

Artikel: HEWI 111XAB01.110

iF product design award 1982

UNIVERSAL DESIGN award 2008

Design Plus

Alle System 111 Produkte

Hersteller:
HEWI, Deutschland

Design:
Hewi
